Demag DH. Zdvihací zařízení.
More than lifting
Demag DH. Zdvihací zařízení: Nad rámec klasického použití u jeřábů
Zdvihací zařízení Demag konstrukční řady DH jsou všestranně použitelná, jak u jeřábů nebo jednokolejových drah, tak i ve stacionárním provozu. Výkonná zdvihací zařízení se vyznačují mimořádnými technickými vlastnostmi, které umožňují spolehlivou manipulaci s břemeny i při extrémních požadavcích. Víc než pouhé zdvihání: Pevně zabudovaná nebo pojízdná jsou přitom více než pouhým zdvihacím zařízením – díky citlivé manipulaci s vysokou nosností až 100 tun a flexibilnímu začlenění do libovolných konstrukcí.
Odolné provedení
Zdvihací zařízení DH jsou robustní a zajišťují spolehlivý provoz v náročných podmínkách. Zdvihací zařízení Demag je dimenzováno pro náročné oblasti použití, jako jsou slévárny nebo galvanovny s vysokou okolní teplotou, vysokou prašností a agresivním prostředím, a odolává nepříznivým podmínkám pro lanové kladkostroje.
Mnohostranné použití
Díky modulárnímu konceptu a flexibilním montážním polohám lze zdvihací zařízení DH snadno integrovat do jakékoli konstrukce. Jeho variabilita a možnosti umožňují téměř neomezené spektrum použití. Se zdvihacím zařízením se můžete například setkat ve zdvihacích stanicích, tažných zařízeních a architektonických aplikacích přímo nebo na druhý pohled v podobě zdviháku.
DH: výhody pro vás
- robustní konstrukce – celosvětově osvědčeno
- snadná integrace do libovolné konstrukce
- vysoká četnost spínání, dlouhá doba zapnutí
- jemné polohování: mechanický pomalý zdvih nebo frekvenčně řízené zdvihání
- nosnost až 100 t
- výška zdvihu až 104 m
Univerzální. Bezpečné. Robustní.
Zdvihací zařízení Demag DH jsou založena na dokonale sladěných a robustně dimenzovaných komponentách. Díky tomu nabízejí optimální předpoklady pro individuální řešení, a to i při náročných úkolech. Zdvihací zařízení Demag konstrukční řady DH se používají po celém světě a osvědčují se maximální spolehlivostí a provozní bezpečností.

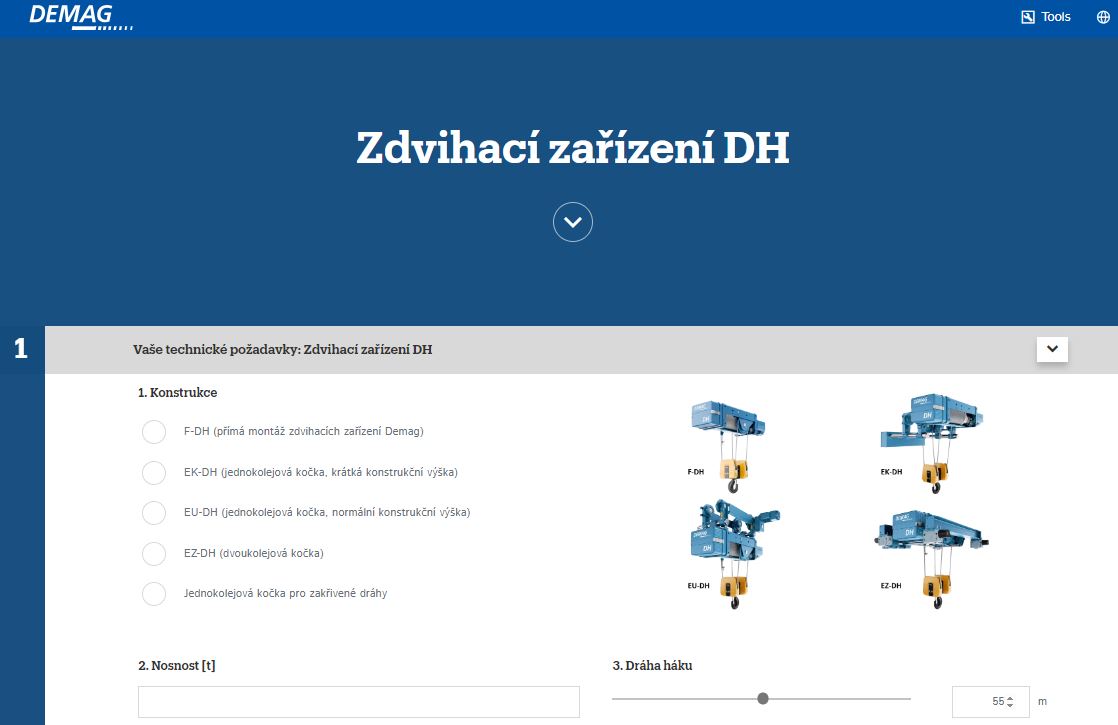

Získejte svou individuální nabídku v několika krocích
Přehled modelů
Čtyři konstrukce pro různá řešení s nosností od 1 do 100 t.
F-DH: Nožní kladkostroj
- Nožní kladkostroj pro stacionární použití nebo speciální kočky
- 4 montážní polohy
- Možnost vedení lana ve všech směrech
- Kompaktní konstrukce
- Nosnost od 1 t do 100 t
EK-DH: krátká kočka
- Podvěsná kočka
- Nízká konstrukční výška
- Optimalizovaná výška zdvihu
- Nosnost: až 16 t
EU-DH: podvěsná kočka
- Oblasti použití:
- Jednokolejové dráhy
- Jednonosníkový jeřáb
- Volitelně: zakřivená kočka EUD-DH
- Vosnost až 50 t
EZ-DH: Dvoukolejová kočka
- Symetrické rozdělení zatížení kol
- EZ-DH pro optimální využití prostoru
- Optimalizované podjezdné výšky
- EZL-DH
- Buben otočený o 90°
- Menší střední rozpětí u delšího bubnu
- Nosnost až 100 t
Lanový buben
Odolné komponenty pro vaše použití
- Delší životnost:
- Spirálovitá lanová drážka
- Oboustranné kuličkové ložisko
- Lanová kladka z GGG70 s tvárnou litinou (samomazná)
- Volitelně:
- Možnost vedení lana ve všech směrech
- K dispozici je vícedrážkové provedení
- Pravý nebo levý závit
- Traverzový naviják
Bubnová brzda
Pro větší bezpečnost při manipulaci s materiálem
- Záchytná brzda a/nebo brzda se zajištěním polohy
- Působící přímo na lanový buben
- Záchytná brzda zabroušená a přednastavená
- S utěsněním před vlivy prostředí
- žádné lepení
- Robustní mechanika
- Možné i vícenásobné brzdění
- Možné i vícenásobné brzdění
Vinutí lana
Správná varianta pro každý případ
- 16 různých vinutí lana
- Standardní vinutí
- 4/1 pro všechny konstrukční velikosti do nosnosti 50 t
- 8/1 pro všechny konstrukční velikosti do nosnosti 100 t
- Skutečný vertikální zdvih v x/2
- Bez houpání háku:
- Vyrovnávací kladka
- Jedno lano
- Pro x/2-2 se dvěma lany
- K dispozici pro všechny konstrukční velikosti
- Volitelně:
- Vícelanové x/3, x/4
Vedení lana
Odolná vedení lana ve standardní výbavě
- Vedení lana odolné proti opotřebení z plastu odolného proti kyselinám PA12
- Vhodné pro šikmý tah až 4°
- Ochrana proti prověšení lana díky uzavřené konstrukci a přítlačnému válečku
- Volitelně:
- Zesílené vedení lana F pro venkovní použití, odolné proti mrazu
- Dvojitě vyztužené vedení lana S pro mírně zvýšený šikmý tah a nízké teploty
- Vojité vedení lana DSZ, pro silně zatěžované zdvihací zařízení s dvoudrážkovým lanovým bubnem. Nucené vedení, např. pro provoz drapáku nebo magnetu, otáčení břemen atd.
Motor zdvihu
Naše možnosti motorů pro výkonné a přesné zvedání
- Motor s kuželovým rotorem KB
- Jmenovitý výkon:
- KBH F0: až 17,8 kW
- KBH F6: až 25 kW
- KBH F10: až 40 kW
- KBA F10: až 5,2 kW
- Kolo ventilátoru na hřídel motoru
- Standardní monitorování teploty
- Třídy ochrany:
- Standardní: IP54
- Volitelně: IP55, IP65
- Brzda: IP20
- Teplotní třída F
- Jmenovitý výkon:
- Motor s válcovým rotorem ZBA
- Imenovitý výkon až 40 kW
- Kolo ventilátoru na hřídel motoru
- Třídy ochrany:
- Standardní: IP55
- Volitelně: IP65
- Teplotní třída F
- Uzavřená smyčka se zpětnou vazbou čidla
- Měnič reguluje a mění rychlost
- Samostatně ovládaná brzda
- Kontrola odbrzdění a kontrola seřízení brzd
- Montovaný vysílač impulzů
- Demag ProHub
- Regulace rychlosti v závislosti na zatížení
- Až o 50 % vyšší rychlost s motory ZBA poháněnými měničem a až o 30 % při částečném zatížení
- Uzavřená smyčka pro bezpečné zvedání
- šetří čas při pracovních postupech a umožňuje
vyšší míru obratu
Převodovka
Spolehlivý přenos síly vysokých točivých momentů: převodovka Demag
- Délka provozu:
- Do 4 m / M7 (6 300 h)
- 2, 3 nebo 4stupňová planetová převodovka
- bezúdržbový provoz
- Integrovaná do lanového bubnu
- Mazání po celou dobu životnosti
- Vhodné do extrémně prašných prostředí
- Broušená čelní ozubená kola
- Mazání syntetickým olejem po celou dobu životnosti
- Nízká úroveň hluku
- Vysoká přesnost výrobní technologie
Spojka s kroužkovými úchyty
- Tichý provoz a nízké vibrace
- Nízké opotřebení
- Údržba každých 5 let
- Jednoduchá výměna motoru
- Bez nutnosti mazání
Elektrické zařízení
Vaše volba: zdvihací zařízení DH s elektřinou nebo bez elektřiny
- Bez elektřiny
- Stykačové ovládání
- Měření zátěže řady F
- Vyhodnocovací jednotka s inteligentními funkcemi (DMU)
- Možnost programování prostřednictvím aplikace Demag Equipment App (DEA)
- Zapojení měničů
- Vypnutí při přetížení
- Elektronické monitorování zatížení
- Podpora sběrnice CanBus
- Inteligentní funkce
- Vypnutí při prověšení lana
- Inteligentní tandem
- Další funkce
Pojistka proti přetížení zdvihacího zařízení
- Mechanický mezní spínač zátěže (MGS)
- Měřicí tyč tahu (ZMS)
- Přesná tenzometrická technologie
- Volitelně: se zařízením řady F
- Elektronická ochrana proti přetížení
- Volitelně:
- Paměť spektra zatížení
- Indikátor velkého zatížení
- Součet zatížení až 4 zdvihacích zařízení / bodů pevnosti lana
- Samočinné vypnutí při prověšení lana
Aplikace Demag Equipment (DEA)
- Stálý přehled o provozních údajích zdvihacího zařízení
Ovladač
Jednoduché a bezpečné ovládání: Ovladač Demag
Ovladač DST
- 3 konstrukční velikosti s různými kombinacemi ovládacích a spínacích prvků
- DST 3
- DST 7
- DST 9
- Skutečně všestranná a univerzálně použitelná zařízení
- Ergonomicky optimalizovaná konstrukce skříně se šikmým závěsem zajišťuje ovládání s minimální námahou
- Vysoký spínací výkon
- Vysoká provozní bezpečnost díky přídavným prvkům pro odlehčení tahu
- Provedení s druhem krytí IP65
Rádiové ovládání DRC
- DRC 10 se stykačovým ovládáním
- DRC-MJ s mini joystickem
- Vyšší bezpečnost díky velkému dosahu
- Výdrž baterie po dobu 5 dnů nepřetržitého provozu
- Bezpečnostní funkce odpovídají požadavkům pro kat. 3, PL d podle DIN EN 13849-1
- Koexistence až 40 rádiových systémů D3 podle normy koexistence DIN EN 300328
- Změna vysílače stisknutím tlačítka
- Plynulé ovládání pro citlivé řízení v nízkém rychlostním rozsahu
Balíčky výbavy
Osm balíčků výbavy DH obsahuje vhodnou možnost řešení pro náročné podmínky prostředí:
Použití | Vlhkost vzduchu (%) | Teplota (°C) | Místo instalace |
Venkovní provoz – normální vlhkost vzduchu | <= 80 % | -10 °C až +40 °C | Mírná zóna |
Venkovní provoz – vysoká vlhkost vzduchu | 100 % | -10 °C až +40 °C | Přístav, blízko jezera, mírná zóna |
Tropické vnitřní klima | <= 90 % | -10 °C až +40 °C | Uvnitř |
Tropické venkovní klima | 100 % | -10 °C až +40 °C | Venku |
Arktické vnitřní klima | <= 80 % | -20 °C až +40 °C | Uvnitř |
Arktické venkovní klima | <= 80 % | -20 °C až +40 °C | Venku |
Galvanizace slabá | 100 % | -10 °C až +40 °C | Slabé kyseliny |
Galvanizace silná | 100 % | -10 °C až +40 °C | Silná kyselina |
More than lifting
Zdvihací zařízení DH lze používat tak, jak to vaše požadavky vyžadují. Různé varianty základního kladkostroje umožňují pevné použití, použití jako lanový naviják, a také jako zdvihací zařízení při použití jeřábu. Umožňuje tak bezpečné a výkonné zdvihání břemen a nákladů v nejrůznějších prostředích a manipulaci s nimi.
Informace o produktu
Technické specifikace
- vysoká četnost spínání a doba zapnutí díky mechanickému pomalému zdvihu a brzdným motorům s kuželovým rotorem, i při vysokých okolních teplotách
- mimořádně citlivé polohování s mechanickým pomalým zdvihem 1:10
- NOVINKA: frekvenčně řízené zdvihání jako standardizovaný doplněk
- k dispozici jsou lanové bubny s vícedrážkovým provedením
- bezpečné sledování koncových poloh mezním vypínačem převodovky
- snadná integrace do libovolných konstrukcí strojírenství
- rám odolný proti zkrutu, s možností našroubování na každé straně
- možnost vedení lana v libovolném směru
- vinutí lana dle požadavků zákazníka
- široké spektrum rychlostí zdvihu
- volitelně s nebo bez elektřiny
- k dispozici je široká škála oborových řešení
Konstrukce
Stacionární, nebo pojízdná? Možné je vše!
Pojezdy
- pojezdová kola z vysoce pevné tvárné litiny
- mimořádně tichý chod šetřící dráhu díky účinnému tlumení vibrací
- nižší tření a vysoká odolnost proti opotřebení díky samomazacímu efektu vloženého kuličkového grafitu
- optimální statika díky speciálnímu tvaru pojezdového kola, který přemísťuje vztlakové síly kol do blízkosti středu nosníku
- velkoryse dimenzovaná valivá ložiska s dlouhou životností
4 konstrukce
Přímá montáž zdvihacích zařízení Demag F-DH
- Kubický design a možnost montáže ze všech stran
- Nosnost: až 100 t
Jednokolejová kočka, krátká konstrukční výška EK-DH
- Pojezd s výhodným rozměrem C
- K dostání také jako zakřivená kočka
- Nosnost: až 16 t
Jednokolejová kočka, normální konstrukční výška EU-DH
- Cenově výhodné řešení pro jednokolejové dráhy s plynule nastavitelnou šířkou příruby
- Také jako zakřivená kočka EUD-DH
- Nosnost: až 16 t (volitelně také až 50 t)
Dvoukolejová kočka EZ-DH
- Pro vyšší zdvihové zatížení na dvounosníkových jeřábech; nejlepší možné využití prostoru díky ploché konstrukci a výhodným nájezdovým rozměrům.
- Nosnost: až 100 t.
Koncepce pohonu
Pohyb na míru
Precizní. Robustní. Vysoce výkonný. Pro naši řadu zdvihacích zařízení DH nabízíme tři různé koncepce pohonu, které se osvědčily v nejrůznějších aplikacích. Na základě spolehlivých sériových komponent jsou zvedací řešení speciálně nakonfigurována pro každou potřebu. S pečetí kvality „Made in Germany“.
Pohon s hlavním a pomalým zdvihem
Naše motory s kónickým rotorem (samobrzdící) s výkonem až 40 kW se používají jako pohony start-stop. Motory s přepínáním pólů mají dvě otáčky a pracují spolehlivě i při extrémně vysoké četnosti spínání. Mechanickým spojením kuželové brzdy a rotoru vzniká jedinečný princip brzdění s vysokým brzdným výkonem. Díky tomu jsou tyto motory vynikající všude tam, kde jsou na brzdu kladeny nejvyšší požadavky. Samostatné seřízení a přídavné spínací prvky nejsou zapotřebí. Motory s posuvným rotorem jsou standardně vybaveny monitorováním teploty motoru.
Pohon pro plynulé zdvihání
Kombinací našich motorů s válcovým rotorem ZBA s frekvenčním měničem série Dedrive Compact vznikají výkonné zdvihací jednotky s plynulými rychlostmi. A všude přesvědčí svou výkonností:
- vysoká účinnost pohonu s výkony motorů až 40 kW
- plynulé zdvihání s brzdným motorem řízeným měničem
- s montovanými vysílači impulzů pro zpětnou vazbu otáček na frekvenční měnič
- motorová brzda s kontrolou
- seřízení a odbrzdění
- monitorování teploty motoru ve standardní výbavě
- připraveno také pro měniče a regulační řešení zákazníka
Hlavní a pomalý zdvih přepínáním pólů F6
- osvědčená technika pohonů Demag s motory s klecovým rotorem Demag KBH
- spolehlivý a hospodárný v režimu start-stop – i při dlouhé době zapnutí
Hlavní a pomalý zdvih pomocí mechanického pomalého chodu F10
- motory s klecovým rotorem Demag KBH a KBA
- samostatné motory pro hlavní a pomalý zdvih
- mimořádně citlivé polohování
- vysoký brzdný výkon a bezpečné brzdění bez spínacích zařízení při vypnutí nebo výpadku proudu
Vedení lana Demag
Ochrana před extrémním zatížením, přesné vedení
Vedení lana chrání zdvihací zařízení Demag DH před extrémním zatížením šikmým tahem, kýváním břemene a vibracemi lana. Vedení lana vyrobená z houževnatě pružného plastu odolného proti opotřebení umožňují bezkontaktní šikmý tah až do 4°. Dvoudílné, snadno vyměnitelné bez speciálního nářadí. Pro speciální zatížení jsou k dispozici vedení lana v zesíleném provedení.
Vedení lana Standard PA 12
- Odolné proti opotřebení z plastu odolného proti kyselinám PA12
- Ochrana proti prověšení lana díky uzavřené konstrukci a přítlačnému válečku
Vedení lana typ F
Odolné proti mrazu a zesílené pro venkovní použití.
Vedení lana typ S
Těžké, dvojitě zesílené pro střední zatížení šikmým tahem, i při nízkých teplotách.
Vedení dvojitého lana typ DSZ
Pro vysoce namáhané bubenzdvihací zařízení s dvoudrážkovým bubnem, zejména při náročných podmínkách použití s provozem magnetu nebo drapáku. Omezené kývání.
