Demag DH. Le mécanisme de levage.
More than lifting
Demag DH. Le mécanisme de levage : Au-delà de l’utilisation classique des palans
Les mécanismes de levage de la série DH de Demag sont polyvalents, que ce soit pour les applications de ponts roulants ou les monorails, ou pour une utilisation stationnaire. Ces puissants mécanismes de levage présentent des caractéristiques techniques qui permettent une manutention fiable des charges, même dans des conditions extrêmes. More than lifting : montés de manière fixe ou mobiles, ils sont bien plus qu’un simple engin de levage – grâce à une manipulation précise avec une capacité de charge élevée, jusqu’à 100 tonnes, et à une intégration flexible dans n’importe quelle construction.
Solide prise
Les mécanismes de levage DH sont robustes et garantissent un fonctionnement fiable dans des environnements difficiles. Le mécanisme de levage Demag est conçu pour les applications exigeantes telles que les fonderies ou les ateliers de galvanoplastie avec des températures ambiantes élevées, une forte exposition à la poussière et un environnement agressif, et résiste aux conditions difficiles pour les palans à câble.
Polyvalence
Le mécanisme de levage DH est facile à intégrer dans n’importe quelle construction grâce à sa conception modulaire et à ses positions de montage flexibles. Ses nombreuses variantes et options permettent une gamme d’applications presque illimitée. Ainsi, vous pourrez voir le mécanisme de levage au premier ou au second plan en tant que palan dans les stations de levage, les palans à chaîne et les applications architecturales.
DH : vos avantages
- Construction robuste, éprouvée dans le monde entier
- Intégration facile dans n’importe quelle construction
- Nombre de démarrages élevé, facteur de marche élevé
- Positionnement précis : levage mécanique de précision ou levage à variation de fréquence
- Capacité de charge jusqu’à 100 t
- Course du crochet jusqu’à 104 m
Universel. Sûr. Robuste.
Les mécanismes de levage DH Demag sont basés sur des composants parfaitement harmonisés et conçus pour être robustes. Ils offrent ainsi des conditions optimales pour des solutions individuelles, même en cas de fonctions inhabituelles. Les mécanismes de levage Demag de la série DH sont utilisés dans le monde entier et ont fait leurs preuves en matière de fiabilité et de sécurité de fonctionnement.

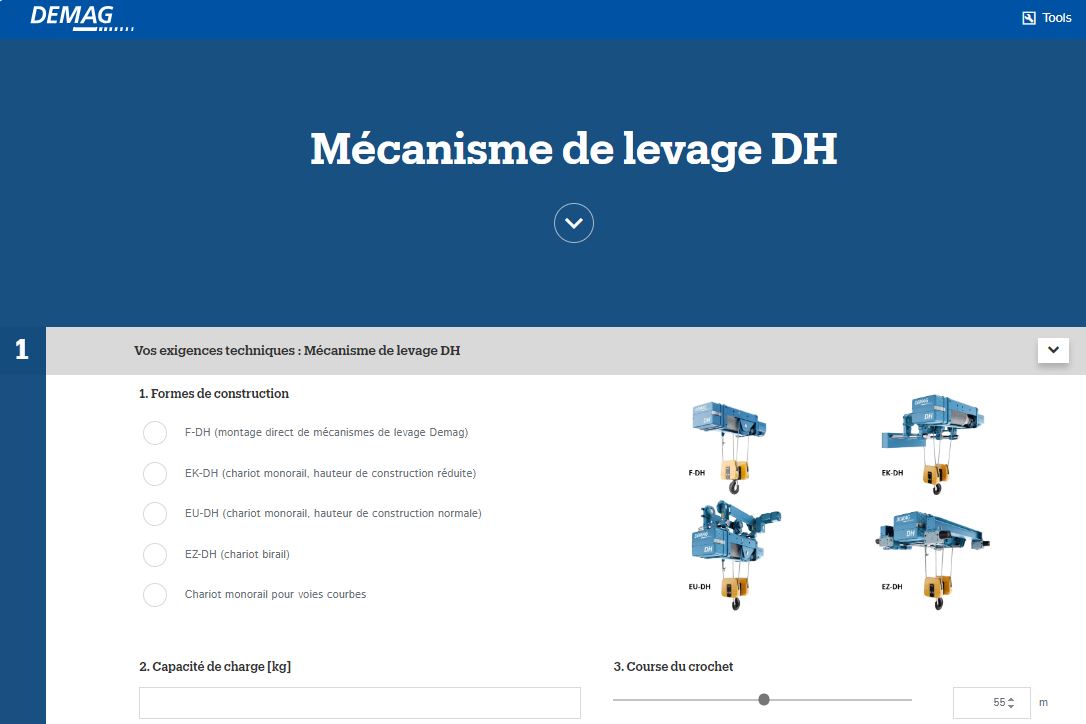

Outil de demande de renseignements sur les palans DH
Obtenez votre offre individuelle en quelques étapes seulement
Vue d’ensemble des modèles
Quatre formes de construction pour des solutions polyvalentes offrant des capacités de charge de 1 à 100 t.
F-DH : palan à pattes
- Palan à pattes pour utilisation fixe ou chariot spécial
- 4 positions de montage
- Sortie de câble dans toutes les directions
- Forme de construction compacte
- Capacité de charge de 1 t à 100 t
EK-DH : chariot court
- Chariot se déplaçant sur l’aile inférieure de la poutre
- Faible hauteur de construction
- Course de crochet optimisée
- Capacité de charge jusqu’à 16 t
EU-DH : chariot se déplaçant sur l’aile inférieure de la poutre
- Applications :
- Monorails
- Pont monopoutre
- En option : chariot courbe EUD-DH
- Capacité de charge jusqu’à 50 t
EZ-DH : chariot birail
- Répartition symétrique de la charge sur les galets
- EZ-DH pour une utilisation optimisée de l’espace
- Hauteurs de passage optimisées
- EZL-DH
- Tambour tourné de 90°
- Entraxe de profilés de voie plus petit avec tambour plus long
- Capacité de charge jusqu’à 100 t
Tambour à câble
Composant robuste pour votre application
- Plus longue durée de vie :
- Rainure pour câble torsadée
- Roulement à billes des deux côtés
- Poulie à câble en GGG70 avec fonte nodulaire (autolubrifiante)
- En option :
- Sortie de câble dans toutes les directions
- Version à plusieurs rainures disponibles
- Filetage à droite ou à gauche
- Treuil traversant
Frein de tambour
Pour une manipulation plus sûre des matériaux
- Frein de retenue et/ou de maintien
- Agit directement sur le tambour à câble
- Frein de maintien rodé et préréglé
- Étanche aux influences environnementales
- Aucune adhérence
- Mécanique robuste
- Plusieurs types de freinages possibles
Mouflage de câble
La bonne variante pour chaque cas particulier
- 16 mouflages de câble différents
- Mouflage standard
- 4/1 pour toutes les tailles jusqu’à une capacité de charge de 50 t
- 8/1 pour toutes les tailles jusqu’à une capacité de charge de 100 t
- Course verticale réelle en x/2
- Aucun déplacement du crochet le long du tambour
- Poulie d’équilibrage
- Un câble
- Pour x/2-2 avec deux câbles
- Disponible pour toutes les tailles
- En option :
- Câbles multiples x/3, x/4
- Câbles multiples x/3, x/4
Guide-câble
Guide-câbles robustes de série
- Guide-câble résistant à l’usure en plastique PA12 résistant aux acides
- Convient pour une traction oblique jusqu’à 4°
- Protection antimou de câble grâce à la construction fermée et au galet presseur
- En option:
- Guide-câble renforcé type F pour utilisation en extérieur, résistant au gel
- Guide-câble doublement renforcé type S pour une traction oblique légèrement accrue et des températures basses
- Guide-câble double type DSZ pour les mécanismes de levage très sollicités avec tambour à câble à deux rainures. Guidage forcé pour p. ex. mode préhenseur ou aimant, retournement de charges, etc.
Moteur de levage
Nos options de moteur pour un levage puissant et précis
- Moteur à rotor conique KB
- Puissance nominale :
- KBH F0 : jusqu’à 17,8 kW
- KBH F6 : jusqu’à 25 kW
- KBH F10 : jusqu’à 40 kW
- KBA F10 : jusqu’à 5,2 kW
- Hélice sur l’arbre du moteur
- Surveillance standard de la température
- Classes de protection :
- Standard : IP54
- En option : IP55, IP65
- Frein : IP20
- Classe thermique F
- Puissance nominale :
Moteur à rotor cylindrique ZBA
- Puissance nominale jusqu’à 40 kW
- Hélice sur l’arbre du moteur
- Classes de protection :
- Standard : IP55
- En option : IP65
- Classe thermique F
- Boucle fermée avec retour du codeur
- Convertisseur régulant et permettant de varier la vitesse
- Frein à commande séparée
- Contrôle de desserrage du frein et surveillance du rattrapage d’usure du frein
- Générateur d’impulsions
- ProHub Demag
- Variation de la vitesse en fonction de la charge
- Jusqu’à 50 % de vitesse en plus avec des moteurs ZBA avec convertisseur et jusqu’à 30 % en charge part.
- Boucle fermée pour un levage sûr
- Gain de temps dans les processus de travail et taux de rotation plus élevés
Réducteur
Transmission fiable de couples élevés : Réducteur Demag
- Durée d’utilisation :
- Jusqu’à 4 m/M7 (6 300 h)
- Engrenage planétaire à 2, 3 ou 4 étages
- Exempt de maintenance
- Intégré dans le tambour à câble
- Lubrifié à vie
- Convient aux environnements extrêmement poussiéreux
- Engrenages droits rectifiés
- Lubrifié à vie avec de l’huile synthétique
- Silencieux
- Technologie de fabrication haute précision
Accouplement étoile à rouleaux
- Silencieux et sans vibrations
- Faible usure
- Maintenance tous les 5 ans
- Remplacement aisé du moteur
- Aucune lubrification requise
- Aucune lubrification requise
Appareillage électrique
Selon vos besoins : mécanisme de levage DH avec ou sans appareillage électrique
- Sans appareillage électrique
- Commande par contacteurs
- Mesure de la charge série F
- Unité d’évaluation avec fonctions intelligentes (DMU)
- Programmation possible via l’application Demag Equipment (DEA)
- Intégration de convertisseurs
- Arrêt en cas de surcharge
- Surveillance électronique de la charge
- Compatible CAN-bus
- Fonctionnalités intelligentes
- Arrêt en cas de mou de câble
- Smart Tandem
- Autres fonctionnalités
Interrupteur-limiteur de charge du mécanisme de levage
- Interrupteur-limiteur de charge mécanique
- Capteur de mesure (ZMS)
- Technologie de mesure à jauge de contrainte précise
- En option : avec appareil de la série F
- Interrupteur-limiteur de charge électronique
- En option :
- Module à mémoire des états de sollicitation
- Affichage de la charge à gros chiffres
- Somme des charges de jusqu’à 4 mécanismes de levage/points fixes du câble
- Coupure automatique en cas de mou de câble
Application Demag Equipment (DEA)
- Données d’exploitation du mécanisme de levage toujours visibles
Boîte à boutons de commande
Commande simple et sûre : boîte à boutons Demag
Boîte à boutons DST
- 3 tailles avec de nombreuses combinaisons d’éléments de commande et de commutation
- DST 3
- DST 7
- DST 9
- Un véritable multitalent à usage universel
- Utilisation sans fatigue grâce à la forme ergonomique optimisée du boîtier avec suspension inclinée
- Puissance de commutation élevée
- Grande fiabilité grâce à des éléments de protection antitraction supplémentaires
- Version avec degré de protection IP65
Radiocommandes DRC
- DRC 10 avec commande par contacteurs
- DRC-MJ avec mini manette
- Plus de sécurité grâce à une portée accrue
- Batterie endurante, jusqu’à 5 jours de fonctionnement non-stop
- Fonctions de sécurité conformes aux exigences de la cat. 3, PL d selon la norme DIN EN 13849-1
- Coexistence de jusqu’à 40 systèmes radio D3 selon la norme de coexistence DIN EN 300328
- Changement d’émetteur sur simple pression d’un bouton
- Commande en continu pour un contrôle précis dans la plage de vitesse basse
Packs d’équipements
Les huit packs d’équipements du DH offrent une solution adaptée aux conditions environnementales difficiles :
Application | Humidité (%) | Température (°C) | Lieu d’installation |
Utilisation à l’extérieur, humidité normale | <= 80 % | -10 °C à +40 °C | Zone tempérée |
Utilisation à l’extérieur, humidité élevée | 100 % | -10 °C à +40 °C | Port, proximité d’un lac, zone tempérée |
Climat tropical à l’intérieur | <= 90 % | -10 °C à +40 °C | Intérieu |
Climat tropical à l’extérieur | 100 % | -10 °C à +40 °C | Extérieur |
Climat arctique à l’intérieur | <= 80 % | -20 °C à +40 °C | Intérieur |
Climat arctique à l’extérieur | <= 80 % | -20 °C à +40 °C | Extérieur |
Galvanisation faible | 100 % | -10 °C à +40 °C | Acides faibles |
Galvanisation forte | 100 % | -10 °C à +40 °C | Acides forts |
More than lifting
Le mécanisme de levage DH peut être utilisé en fonction de vos besoins. Différentes variantes du palan de base permettent une utilisation fixe, comme treuil et comme appareil de levage sur un pont roulant. Ces dispositifs aident à transporter et soulever des charges et des marchandises en toute sécurité et avec une grande capacité dans les environnements les plus divers.
Interlocuteur
![Demag contact](/sites/default/files/styles/medium/public/media/images/contact_general_400x400.jpg.webp?itok=l7TO7GP8)
Demag Distribution France
Ruhrstraße 28
58300 Wetter (Ruhr)
Germany
Informations sur le produit
Caractéristiques techniques
- Nombre de démarrages et facteur de marche élevés grâce au levage mécanique de précision et aux moteurs-freins à rotor conique, même à des températures ambiantes élevées
- Positionnement particulièrement précis avec levage mécanique de précision 1:10
- NOUVEAUTÉ : Levage à variation de fréquence en option standardisée
- Tambours à câble à plusieurs rainures disponibles
- Surveillance sûre des fins de course grâce à des sélecteurs à vis de précision
- Intégration simple dans toutes les constructions de machines
- Cadre résistant à la torsion, à visser de chaque côté
- Sortie de câble possible dans toutes les directions
- Mouflage selon les exigences du client
- Large gamme de vitesses de levage
- Au choix avec ou sans appareillage électrique
- Diverses solutions sectorielles disponibles
Formes de construction
Stationnaire ou mobile ? Tout est possible !
Chariots
- Galets en fonte ductile à haute résistance
- Excellente capacité d’absorption des vibrations pour un fonctionnement silencieux et préservant la voie
- Réduction du frottement et résistance élevée à l’usure grâce à l’effet d’autolubrification du graphite sphéroïdal
- Statique optimale grâce à la forme spéciale du galet, qui déplace les forces d’appui du galet près du centre de la poutre
- Roulements généreusement dimensionnés pour une longue durée de vie
4 formes de construction
Montage direct des mécanismes de levage F-DH Demag
- Design cubique et montage sur tous les côtés
- Capacité de charge : jusqu’à 100 t
Chariot monorail, hauteur de construction réduite EK-DH
- Chariot avec cote C avantageuse
- Également disponible en chariot courbe
- Capacité de charge : jusqu’à 16 t
Chariot monorail, hauteur de construction normale EU-DH
- Solution économique pour monorails avec réglage en continu de la largeur d’aile
- Également disponible en chariot courbe EUD-DH
- Capacité de charge : jusqu’à 16 t (jusqu’à 50 t en option)
Chariot birail EZ-DH
- Pour des charges de levage plus élevées sur ponts bipoutres ; utilisation optimale de l’espace grâce à une construction plate et des cotes d’approche avantageuses.
- Capacité de charge : jusqu’à 100 t
Le concept d’entraînement
Mouvement sur mesure
Précis. Robuste. Performant. Pour notre série de mécanismes de levage DH, nous proposons trois concepts d’entraînement différents qui ont fait leurs preuves dans de nombreuses applications. Basées sur des composants de série fiables, les solutions de levage sont configurées spécifiquement pour chaque besoin. Avec le label de qualité « Made in Germany ».
Mécanisme d’entraînement avec levage principal et levage de précision
Nos moteurs-freins à rotor conique d’une puissance allant jusqu’à 40 kW sont utilisés comme entraînements marche-arrêt. Les moteurs à inversion de polarité disposent de deux vitesses de rotation et fonctionnent de manière fiable même avec un nombre de démarrages extrêmement élevé. L’association mécanique du frein conique et du rotor permet d’obtenir un principe de freinage unique avec une puissance de freinage élevée. Ce qui fait la qualité supérieure de ces moteurs partout où les exigences en matière de frein sont élevées. Une commande séparée et des éléments de commande supplémentaires ne sont pas nécessaires. Les moteurs à cage coulissante sont équipés de série d’une surveillance de la température du moteur.
Mécanisme d’entraînement pour un levage en continu
La combinaison de nos moteurs-freins à rotor cylindrique ZBA avec des convertisseurs de fréquence de la série Dedrive Compact permet d’obtenir des unités de levage puissantes avec des vitesses en continu. Leur puissance impressionne dans toutes les applications :
- Efficacité d’entraînement élevée avec des puissances de moteur allant jusqu’à 40 kW
- Levage en continu avec moteur à frein commandé par convertisseur
- Avec codeurs à impulsions annexes pour le retour de vitesse au convertisseur de fréquence
- Frein moteur avec surveillance du rattrapage
- d’usure et contrôle du desserrage du frein
- Surveillance de la température du moteur de série
- Également préparé pour les convertisseurs et les solutions de régulation du client
Levage principal et de précision par inversion de polarité F6
- Technique d’entraînement Demag éprouvée avec moteurs à cage d’écureuil Demag KBH
- Fiable et économique en mode démarrage-arrêt – même en cas de facteur de marche élevé
Levage principal et de précision par commande de précision mécanique F10
- Moteurs à cage d’écureuil KBH et KBA Demag
- Moteurs séparés pour le levage principal et levage de précision
- Positionnement particulièrement précis
- Puissance de freinage élevée et freinage sûr sans appareillage électrique en cas de coupure de courant ou de panne de courant
Guide-câble Demag
Protection contre les sollicitations extrêmes, guidage précis
Les guide-câble protègent les mécanismes de levage DH Demag contre les sollicitations extrêmes dues à la traction oblique, au balancement de la charge et aux oscillations de câble. Fabriqués en matière plastique résistante à l’usure et à l’élasticité, les guide-câble permettent une traction oblique sans contact jusqu’à 4°. En deux parties, facilement remplaçables sans outil spécial. Des guide-câble renforcés sont disponibles pour des charges particulières.
Guide-câble standard PA 12
- Résistant à l’usure en plastique PA12 résistant aux acides
- Protection antimou de câble grâce à la construction fermée et au galet presseur
Guide-câble type F
- Résistant au gel
- renforcé pour une utilisation en extérieur
Guide-câble type S
Lourd, doublement renforcé pour les sollicitations de traction oblique moyennes, même à basses températures.
Guide-câble double type DSZ
Pour mécanismes de levage très sollicités avec tambour à deux rainures, en particulier dans des conditions d’utilisation difficiles avec aimant ou préhenseur. Réduction des mouvements pendulaires.
