Demag DH. Wciągnik.
More than lifting
Demag DH. Wciągnik: Więcej niż klasyczne zastosowanie suwnicowe
Wciągniki Demag serii DH mają wszechstronne zastosowanie, zarówno w zastosowaniach suwnicowych lub jednoszynowych, jak i w pracy stacjonarnej. Wciągniki o dużej mocy charakteryzują się cechami technicznymi, które umożliwiają niezawodne przenoszenie ładunków nawet przy ekstremalnych wymaganiach. More than lifting: zamontowane na stałe lub przesuwne, są czymś więcej niż tylko wciągnikami – dzięki precyzyjnej obsłudze i dużemu udźwigowi, do 100 ton, oraz elastycznej integracji z dowolnymi konstrukcjami.
Wytrzymałe
Wciągniki DH są wytrzymałe i dzięki temu zapewniają niezawodną pracę w trudnych warunkach. Wciągnik Demag jest przeznaczony do wymagających zastosowań, takich jak odlewnie lub zakłady galwanizacyjne z wysokimi temperaturami otoczenia, dużym zapyleniem i agresywnym środowiskiem i jest odporny na niekorzystne warunki, w których pracują wciągniki linowe.
Wszechstronne zastosowanie
Dzięki modułowej konstrukcji i elastycznym pozycjom montażowym wciągnik DH można łatwo zintegrować z dowolną konstrukcją. Jego liczne warianty i opcje umożliwiają niemal nieograniczone spektrum zastosowań. Wciągnik można na przykład znaleźć – bezpośrednio lub przyjrzawszy się bliżej – w stacjach podnoszenia, ciągarniach i zastosowaniach architektonicznych.
DH: Korzyści dla klienta
- Solidna konstrukcja – sprawdzona na całym świecie
- Łatwa integracja z dowolną konstrukcją
- Wysoka częstotliwość przełączania, długi czas włączenia
- Precyzyjne pozycjonowanie: mechaniczna prędkość pozyjonowania lub podnoszenie z regulacją częstotliwości
- Udźwig do 100 t
- Wysokość podnoszenia haka do 104 m
Uniwersalne. Bezpieczne. Wytrzymałe.
Wciągniki Demag DH opierają się na doskonale dopasowanych do siebie i wytrzymałych komponentach. Dzięki temu zapewniają optymalne warunki do indywidualnych rozwiązań, nawet w przypadku nietypowych zadań. Wciągniki Demag serii DH są stosowane na całym świecie i sprawdzają się dzięki najwyższej niezawodności i bezpieczeństwu pracy.

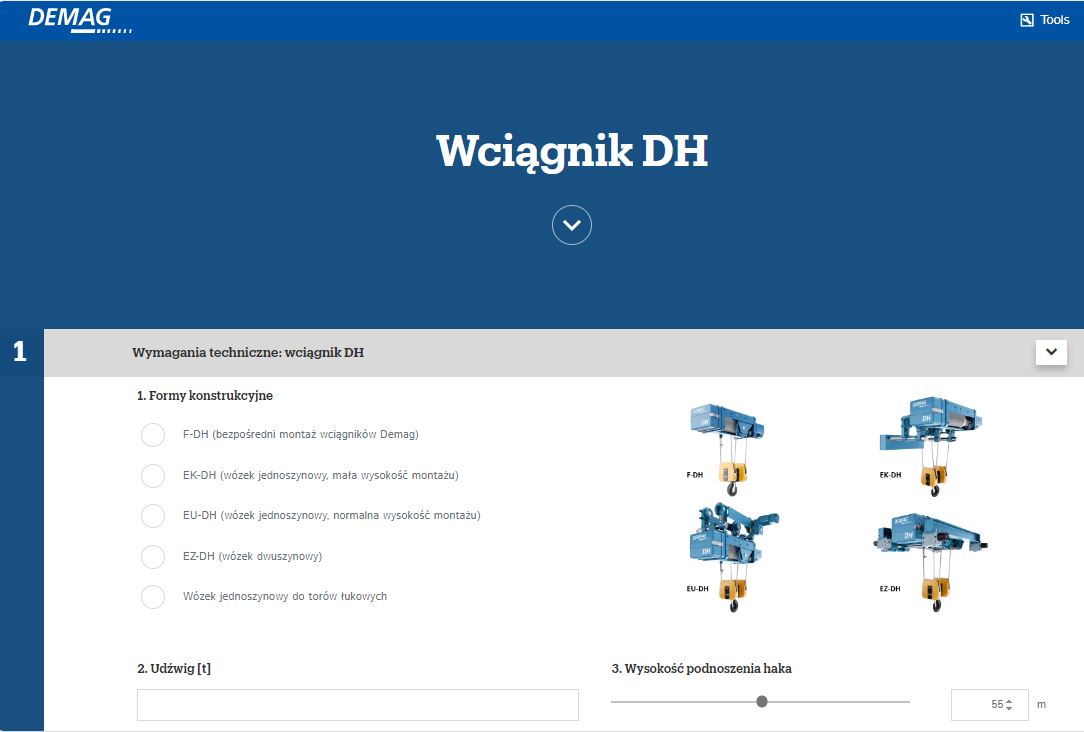

Uzyskaj indywidualną ofertę w kilku krokach
Przegląd modeli
Cztery formy konstrukcyjne do różnorodnych rozwiązań o udźwigu od 1 do 100 t.
F-DH: Wciągnik na łapach
- Wciągnik na łapach do użytku stacjonarnego lub do wózków specjalnych
- 4 pozycje montażowe
- Bieg liny we wszystkich kierunkach
- Kompaktowa forma konstrukcyjna
- Udźwigi od 1 t do 100 t
EK-DH: Wózek zwartej budowy
- Wózek do jazdy po dolnej półce dźwigara
- Niewielka wysokość montażu
- Zoptymalizowana droga podnoszenia haka
- Udźwig do 16 t
EU-DH: Wózek do jazdy po dolnej półce dźwigara
- Obszary zastosowania:
- Tory jednoszynowe
- Suwnica jednodźwigarowa
- Opcjonalnie: Wózek łukowy EUD-DH
- Udźwig do 50 t
EZ-DH: Wózek dwuszynowy
- Symetryczny rozkład obciążenia kół
- EZ-DH do optymalnego wykorzystania przestrzeni
- Zoptymalizowane wysokości przejazdu
- EZL-DH
- Bęben obrócony o 90°
- Mniejszy rozmiar rozstawu przy dłuższym bębnie
- Udźwig do 100 t
Bęben linowy
Wytrzymałe komponenty do indywidualnych zastosowań
- Dłuższa żywotność:
- Rowek linowy z krętlikiem
- Łożyska kulkowe po obu stronach
- Rolka linowa z GGG70 z żeliwem sferoidalnym (samosmarująca)
- Opcjonalnie:
- Bieg liny we wszystkich kierunkach
- Dostępna wersja wielorowkowa
- Gwint prawo- lub lewostronny
- Wciągarka trawersowa
Hamulec bębnowy
Większe bezpieczeństwo podczas transportu materiałów
- Hamulec chwytania i/lub hamulec przytrzymujący
- Oddziaływanie bezpośrednio na bęben linowy
- Hamulec chwytania zeszlifowany i wstępnie wyregulowany
- Uszczelniony przed wpływami środowiskowymi
- Brak przywierania
- Wytrzymała mechanika
- Możliwe również wielokrotne hamowanie
- Możliwe również wielokrotne hamowanie
Przewleczenia liny
Odpowiedni wariant dla każdego indywidualnego przypadku
- 16 różnych przewleczeń liny
- Przewleczenie standardowe
- 4/1 dla wszystkich wielkości konstrukcyjnych do udźwigu maks. 50 t
- 8/1 dla wszystkich wielkości konstrukcyjnych do udźwigu maks. 100 t
- Prawdziwy skok pionowy w x/2
- Bez przemieszczania się haka
- Rolka kompensacyjna
- Jedna lina
- Do x/2-2 z dwiema linami
- Dostępne dla wszystkich wielkości konstrukcyjnych
- Opcjonalnie:
- Wielolinowy x/3, x/4
Prowadnica liny
Wytrzymałe prowadnice lin w standardzie
- Odporna na ścieranie prowadnica liny wykonana z tworzywa sztucznego PA12 odpornego na działanie kwasów
- Nadaje się do ciągnięcia ukośnego do 4°
- Zabezpieczenie przed poluzowaniem liny dzięki zamkniętej konstrukcji i rolce dociskowej
- Opcjonalnie:
- Wzmocniona prowadnica liny F do stosowania na zewnątrz, odporna na mróz
- Podwójnie wzmocniona prowadnica liny S do lekko zwiększonego ciągnięcia ukośnego i niskich temperatur
- Podwójna prowadnica liny DSZ, do wciągników o dużym obciążeniu z bębnem linowym dwurowkowym. Prowadzenie wymuszone, np. obsługa chwytaka lub magnesu, obracanie ładunków itp.
Silnik napędu podnoszenia
Nasze opcje silników do wydajnego i precyzyjnego podnoszenia
- Silnik z wirnikiem stożkowym (samohamujący) KB
- Moc znamionowa:
- KBH F0: do 17,8 kW
- KBH F6: do 25 kW
- KBH F10: do 40 kW
- KBA F10: do 5,2 kW
- Wirnik wentylatora na wale silnika
- Standardowe monitorowanie temperatury
- Stopnie ochrony:
- Standard: IP54
- Opcjonalnie: IP55, IP65
- Hamulec: IP20
- Klasa termiczna F
- Moc znamionowa:
- Silnik z wirnikiem cylindrycznym ZBA
- Moc znamionowa do 40 kW
- Wirnik wentylatora na wale silnika
- Stopnie ochrony:
- Standard: IP55
- Opcjonalnie: IP65
- Klasa termiczna F
- Pętla zamknięta ze sprzężeniem zwrotnym nadajnika
- Przetwornica steruje i zmienia prędkość
- Hamulec sterowany oddzielnie
- Kontrola luzowania hamulca i monitorowanie regulacji hamulca
- Zamontowany nadajnik impulsów
- Demag ProHub
- Regulacja prędkości podnoszenia zależna od obciążenia
- Nawet o 50% wyższa prędkość z silnikami ZBA z falownikiem i do 30% przy obciążeniu częściowym
- Pętla zamknięta do bezpiecznego podnoszenia
- Oszczędza czas podczas pracy i umożliwia
szybszy przeładunek
Przekładnia
Niezawodne przenoszenie dużych momentów obrotowych: Przekładnia Demag
- Okres eksploatacji:
- do 4 m / M7 (6300 godz.)
- 2-, 3- lub 4-stopniowa przekładnia planetarna
- Bezobsługowa
- Zintegrowana z bębnem linowym
- Smarowanie na cały okres eksploatacji
- Nadaje się do środowisk o ekstremalnym zapyleniu
- Szlifowane koła zębate czołowe
- Smarowanie na cały okres eksploatacji olejem syntetycznym
- Niski poziom hałasu
- Wysoka dokładność w technologii produkcyjnej
Sprzęgło gwiazdowe rolkowe
- Cicha praca i niski poziom drgań
- Niewielkie zużycie
- Przegląd co 5 lat
- Łatwa wymiana silnika
- Nie wymaga smarowania
instalacja elektryczna
Twoja decyzja: Wciągnik DH z instalacją elektryczną lub bez
- Bez instalacji elektrycznej
- Sterowanie stycznikowe
- Pomiar obciążenia serii F
- Jednostka analizująca z inteligentnymi funkcjami (DMU)
- Możliwość programowania za pomocą aplikacji Demag Equipment (DEA)
- Integracja przetwornic
- Wyłączenie przeciążeniowe
- Elektroniczne monitorowanie obciążenia
- Obsługa CanBus
- Inteligentne funkcje
- Wyłączanie przez linkę zwisającą
- Smart Tandem
- Pozostałe funkcje
Zabezpieczenie przed przeciążeniem wciągnika
- Mechaniczny wyłącznik obciążenia granicznego (MGS)
- Miernik rozciągania (ZMS)
- Precyzyjna technologia tensometryczna
- Opcjonalnie: Z urządzeniem serii F
- Elektroniczne zabezpieczenie przed przeciążeniem
- Opcje:
- Pamięć obciążenia łącznego
- Duży wskaźnik obciążenia
- Sumaryczne obciążenie do 4 wciągników / punktów mocowania liny
- Samoczynne wyłączanie przy luźnej linie
Aplikacja Demag Equipment (DEA)
- Parametry eksploatacyjne wciągnika zawsze pod kontrolą
Kaseta sterownicza
Łatwe i bezpieczne sterowanie: Kaseta sterownicza Demag
Kaseta sterownicza DST
- 3 wielkości konstrukcyjne z różnorodnymi kombinacjami elementów obsługi i przełączania
- DST 3
- DST 7
- DST 9
- Prawdziwie wszechstronna i uniwersalna
- Niemęcząca obsługa dzięki zoptymalizowanej ergonomicznie, zawieszonej ukośnie formie konstrukcyjnej obudowy
- Wysoka wydajność przełączania
- Wysokie bezpieczeństwo pracy dzięki dodatkowym elementom odciągowym
- Stopień ochrony IP65
Sterowniki radiowe DRC
- DRC 10 ze sterowaniem stycznikowym
- DRC-MJ z minijoystickiem
- Większe bezpieczeństwo dzięki dużemu zasięgowi
- Wytrzymały akumulator zapewniający 5 dni pracy bez przerwy
- Funkcje związane z bezpieczeństwem spełniają wymagania dla kat. 3, PL d wg DIN EN 13849-1
- Współistnienie do 40 systemów radiowych D3 zgodnie z normą współistnienia DIN EN 300328
- Zmiana nadajnika za naciśnięciem przycisku
- Bezstopniowe sterowanie zapewniające precyzyjne manewrowanie w niskim zakresie prędkości
Pakiety wyposażenia
Osiem pakietów wyposażenia DH zawiera odpowiednie rozwiązanie do trudnych warunków otoczenia:
Zastosowanie | Wilgotność powietrza (%) | Temperatura (°C) | Miejsce instalacji |
Praca na zewnątrz przy normalnej wilgotności powietrza | <= 80% | -10°C do +40°C | Strefa umiarkowana |
Wysoka wilgotność powietrza podczas pracy na zewnątrz | 100% | -10°C do +40°C | Porty, strefa nadmorska, strefa umiarkowana |
Praca wewnątrz w klimacie tropikalnym | <= 90% | -10°C do +40°C | Wewnątrz |
Praca na zewnątrz w klimacie tropikalnym | 100% | -10°C do +40°C | Na zewnątrz |
Praca wewnątrz w klimacie arktycznym | <= 80% | -20°C do +40°C | Wewnątrz |
Praca na zewnątrz w klimacie arktycznym | <= 80% | -20°C do +40°C | Na zewnątrz |
Galwanizernia słaba | 100% | -10°C do +40°C | Słabe kwasy |
Galwanizernia silna | 100% | -10°C do +40°C | Silny kwas |
More than lifting
Wciągnik DH może być używany zgodnie z indywidualnymi wymaganiami klienta. Różne warianty wciągnika podstawowego umożliwiają zastosowanie stacjonarne, jako wciągarka linowa oraz jako wciągnik w zastosowaniach dźwigowych. Umożliwia bezpieczny i wydajny transport i podnoszenie ładunków i towarów w różnych środowiskach.
Informacja o produkcie
Charakterystyka techniczna
- Wysoka częstotliwość przełączania i czas włączenia dzięki mechanicznej prędkości pozycjonowania i silnikom samohamującym (z przesuwanym wirnikiem), również przy wysokich temperaturach otoczenia
- Wyjątkowo precyzyjne pozycjonowanie dzięki mechanicznej prędkości pozycjonowania 1:10
- NOWOŚĆ: podnoszenie z regulacją częstotliwości jako opcja standardowa
- Dostępne bębny linowe w wersji wielorowkowej
- Bezpieczne monitorowanie położeń krańcowych przez przekładniowy wyłącznik krańcowy
- Łatwa integracja z dowolnymi konstrukcjami w budowie maszyn
- Rama odporna na skręcanie, przykręcana z każdej strony
- Przebieg liny możliwy w dowolnym kierunku
- Przewleczenie liny na życzenie klienta
- Szeroki zakres prędkości podnoszenia
- Do wyboru z instalacją elektryczną lub bez
- Dostępne różnorodne rozwiązania branżowe
Formy konstrukcyjne
Stacjonarnie czy przesuwnie? Wszystko jest możliwe!
Mechanizmy jezdne
- Koła jezdne z żeliwa sferoidalnego o wysokiej wytrzymałości
- Wyjątkowo cicha i minimalizująca zużycie toru jazda dzięki skutecznemu tłumieniu drgań
- Niskie tarcie i wysoka odporność na zużycie dzięki efektowi samosmarowania osadzonego grafitu sferoidalnego
- Optymalna statyka dzięki specjalnemu kształtowi kół jezdnych, który przenosi siły nacisku kół w pobliże środka dźwigara
- Łożyska toczne o dużych rozmiarach i długiej żywotności
4 Formy konstrukcyjne
Bezpośredni montaż wciągników Demag F-DH
- Sześcienna konstrukcja i możliwość montażu z dowolnej strony
- Udźwig: do 100 t
Wózek jednoszynowy, mała wysokość montażu EK-DH
- Mechanizmy jezdne o korzystnym wymiarze C
- Dostępny również jako wózek łukowy
- Udźwig: do 16 t
Wózek jednoszynowy, normalna wysokość montażu EU-DH
- Ekonomiczne rozwiązanie do torów jednoszynowych z płynną regulacją szerokości kołnierza
- Również jako wózek łukowy EUD-DH
- Udźwig: do 16 t (opcjonalnie także do 50 t)
Wózek dwuszynowy EZ-DH
- Do większych udźwigów na suwnicach dwudźwigarowych; najlepsze możliwe wykorzystanie przestrzeni dzięki płaskiej konstrukcji i korzystnym dojazdom haka.
- Udźwig: do 100 t
Koncepcja napędu
Ruch według wymiaru
Precyzyjne. Wytrzymałe. Wydajne. Do naszej serii wciągników DH oferujemy trzy różne koncepcje napędów, które sprawdziły się w różnych zastosowaniach. W oparciu o niezawodne komponenty seryjne rozwiązania w zakresie podnoszenia są konfigurowane specjalnie pod kątem każdego zapotrzebowania. Znak jakości „Made in Germany”.
Napęd z wciągnikiem głównym i prędkością pozycjonowania
Nasze silniki samohamujące (z przesuwanym wirnikiem) o mocy do 40 kW są stosowane jako napędy start-stop. Silniki z przełączanymi biegunami mają dwie prędkości obrotowe i pracują niezawodnie nawet przy ekstremalnie dużej częstotliwości przełączania. Mechaniczne połączenie hamulca stożkowego i wirnika tworzy unikalną zasadę hamowania o dużej mocy. Dzięki temu silniki te sprawdzają się wszędzie tam, gdzie hamulcom stawiane są najwyższe wymagania. Oddzielne sterowanie i dodatkowe elementy przełączające nie są potrzebne. Silniki samohamujące (z przesuwnym wirnikiem i wbudowanym hamulcem) są standardowo wyposażone w monitorowanie temperatury silnika.
Napęd do płynnego podnoszenia
Dzięki połączeniu naszych silników z wirnikiem cylindrycznym ZBA z przetwornicami częstotliwości serii Dedrive Compact powstają wydajne jednostki podnoszące o płynnej prędkości. Wszędzie przekonują też swoją wydajnością:
- wysoka wydajność napędu z mocą silnika do 40 kW
- Płynne podnoszenie z silnikiem hamującym sterowanym przetwornicą
- Z zamontowanymi nadajnikami impulsów do sprzężenia zwrotnego prędkości obrotowej do przetwornicy częstotliwości
- Hamulec silnikowy z monitorowaniem regulacji dodatkowej
- i kontrolą luzowania hamulców
- Monitorowanie temperatury silnika w standardzie
- Przygotowany również do przetwornic i rozwiązań sterujących klienta
Wciągnik główny i prędkość pozycjonowania poprzez przełączanie biegunów F6
- Sprawdzona technologia napędowa Demag z silnikami klatkowymi Demag KBH
- Niezawodność i ekonomiczność w trybie start-stop – również w przypadku długiego czasu włączenia
Wciągnik główny i prędkość pozycjonowania za pomocą mechanicznego sterowania precyzyjnego F10
- Silniki klatkowe Demag KBH i KBA
- Oddzielne silniki do wciągnika głównego i prędkości pozycjonowania
- Wyjątkowo precyzyjne pozycjonowanie
- Wysoka moc hamowania i bezpieczne hamowanie bez urządzeń sterujących w przypadku wyłączenia lub awarii zasilania
Prowadnice liny Demag
Ochrona przed ekstremalnymi obciążeniami, precyzyjne prowadzenie
Prowadnice linowe chronią wciągniki Demag DH przed ekstremalnymi obciążeniami spowodowanymi ciągnięciem ukośnym, kołysaniem ładunku i drganiami liny. Prowadnice linowe wykonane z elastycznego, odpornego na zużycie tworzywa sztucznego umożliwiają bezdotykowe ciągnięcie ukośne do 4°. Dwuczęściowe, łatwe do wymiany bez użycia narzędzi specjalnych. Do specjalnych obciążeń dostępne są prowadnice liny w wersji wzmocnionej.
Prowadnica liny standardowa PA 12
- Odporna na ścieranie, wykonana z tworzywa sztucznego PA12 odpornego na działanie kwasów
- Zabezpieczenie przed poluzowaniem liny dzięki zamkniętej konstrukcji i rolce dociskowej
Prowadnica liny typu F
Odporna na mróz i wzmocniona do użytku na zewnątrz.
Prowadnica liny typu S
Ciężka, podwójnie wzmocniona do średnich skośnych obciążeń rozciągających, również w niskich temperaturach.
Podwójna prowadnica liny typu DSZ
Do mocno obciążonych wciągników z bębnem dwurowkowym, zwłaszcza w trudnych warunkach zastosowania podczas pracy w trybie magnesu lub chwytaka. Ograniczone ruchy wahadłowe.
