Demag DH. O mecanismo de elevação.
More than lifting
Demag DH. O mecanismo de elevação: Além da aplicação clássica de pontes rolantes
Os mecanismos de elevação da série DH da Demag são versáteis, tanto em aplicações de pontes rolantes ou monotrilhos, como também na operação estacionária. Os mecanismos de elevação robustos são caracterizados por especificidades técnicas especiais que permitem uma movimentação da carga confiável, mesmo sob requisitos extremos. More than lifting: fixos ou móveis, eles são mais do que apenas dispositivos de elevação – graças ao manuseio preciso com alta capacidade de carga, de até 100 toneladas, e integração flexível em qualquer construção.
Resistentes e robustos
Os mecanismos de elevação DH são robustos, garantindo uma operação confiável em ambientes difíceis. O mecanismo de elevação Demag foi concebido para aplicações exigentes, como fundições ou instalações de galvanização, com altas temperaturas ambiente, grande carga de poeira e ambiente agressivo, e resiste às condições adversas para talhas de cabo.
Utilização flexível
Com seu conceito modular e posições de montagem flexíveis, o mecanismo de elevação DH pode ser facilmente integrado em qualquer construção. Suas muitas variantes e opções permitem um espectro de aplicação quase ilimitado. Por exemplo, você pode ver o mecanismo de elevação em estações de elevação, guinchos e aplicações arquitetônicas diretamente ou como um mecanismo de elevação.
DH: Seus benefícios
- Construção robusta – comprovada em todo o mundo
- Fácil integração em qualquer projeto
- Elevada frequência de comutação, alto fator de duração
- Posicionamento preciso: elevação mecânica de microvelocidade ou levantamento controlado por frequência
- Até 100 t de capacidade de carga
- Percurso do gancho de até 104 m
Universais. Seguros. Robustos.
Os mecanismos de elevação DH da Demag baseiam-se em componentes perfeitamente coordenados e robustos. Assim, eles oferecem as condições ideais para soluções individuais, mesmo em aplicações incomuns. Os mecanismos de elevação da série DH da Demag são utilizados em todo o mundo e comprovam sua máxima confiabilidade e segurança operacional.

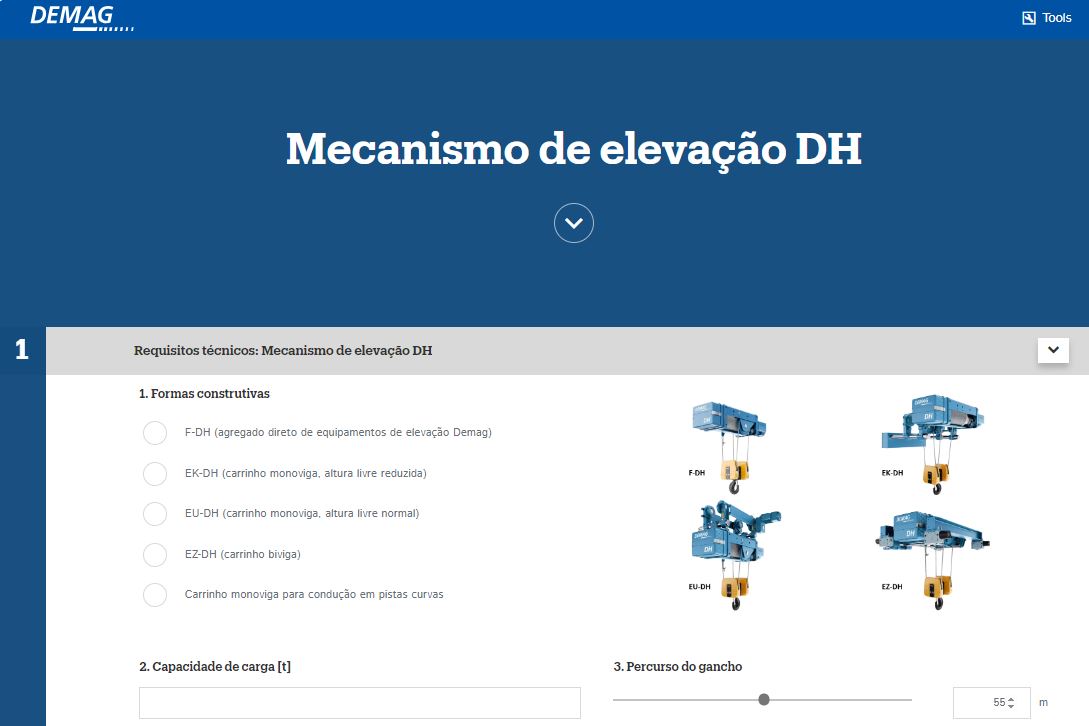

Obtenha sua oferta individual em apenas alguns passos
Visão geral de modelos
Quatro formas construtivas para diversas soluções com capacidade de carga de 1 a 100 t.
F-DH: Talha fixa
- Talha fixa para uso estacionário ou carros especiais
- 4 posições de montagem
- Saída do cabo em todas as direções
- Forma construtiva compacta
- Capacidade de carga de 1 a 100 t
EK-DH: Carrinho com altura livre baixa
- Carrinho suspenso na aba inferior
- Baixa altura livre
- Percurso do gancho otimizado
- Capacidade de carga de até 16 t
EU-DH: Carrinho suspenso na aba inferior
- Em aplicação para:
- Monotrilhos
- Ponte rolante monoviga
- Opcional: Carrinho curvo EUD-DH
- Capacidade de carga de até 50 t
EZ-DH: Carrinho biviga
- Distribuição simétrica da carga sobre as rodas
- EZ-DH para melhor aproveitamento do espaço
- Alturas livres otimizadas
- EZL-DH
- Tambor girado em 90°
- Vão caminho de rolamento menor com tambor mais longo
- Capacidade de carga de até 100 t
Tambor de cabo
Componente robusto para sua aplicação
- Vida útil prolongada:
- Sulco para o cabo torcido
- Rolamento de esferas em ambos os lados
- Polia para cabos de GGG70 com ferro fundido de grafite esferoidal (autolubrificante)
- Opcional:
- Saída do cabo em todas as direções
- Versão com múltiplas ranhuras disponível
- Rosca direita ou esquerda
- Guincho transversal
Freio a tambor
Para maior segurança no manuseio de materiais
- Freio de retenção e de segurança e/ou freio de detenção
- Atua diretamente no tambor de cabo
- Freio de retenção e de segurança retificado e pré-ajustado
- Vedado contra influências ambientais
- Sem aderência
- Mecânica robusta
- Também são possíveis várias frenagens
Distribuição de ramais de cabo
A variante certa para cada caso individual
- 16 diferentes distribuições de ramais de cabo
- Passagem de cabo padrão
- 4/1 para todos os tamanhos com até 50 t de capacidade de carga
- 8/1 para todos os tamanhos com até 100 t de capacidade de carga
- Curso vertical real em x/2
- Deslocamento mínimo do gancho
- Polia de compensação
- Um cabo
- Para x/2-2 com dois cabos
- Disponível em todos os tamanhos
- Opcional:
- Diversos cabos x/3, x/4
Guia de cabo
Guia de cabo resistente no modelo padrão
- Guia de cabo resistente ao desgaste e produzida em plástico resistente a ácidos PA12
- Adequada para tração diagonal de até 4°
- Proteção contra cabo frouxo devido à construção fechada e ao rodízio de compressão
- Opcional:
- Guia de cabo reforçada F para uso externo, à prova de congelamento
- Guia de cabo S com reforço duplo para tração diagonal ligeiramente elevada e para temperaturas baixas
- Guia de cabo duplo DSZ, para equipamentos de elevação de serviço pesado com tambor de cabo de duas ranhuras. Orientação forçada para, por exemplo, operação com balde ou ímã, tombamento de cargas etc.
Motor de elevação
Nossas opções de motor para processos de elevação potentes e precisos
- Motor de rotor cônico KB
- Capacidade nominal:
- KBH F0: até 17,8 kW
- KBH F6: até 25 kW
- KBH F10: até 40 kW
- KBA F10: até 5,2 kW
- Roda do ventilador no eixo do motor
- Monitoramento de temperatura padrão
- Classes de proteção:
- Padrão: IP54
- Opcional: IP55, IP65
- Freio: IP20
- Classe de calor F
- Capacidade nominal:
- Motor de rotor cilíndrico ZBA
- Potência nominal até 40 kW
- Roda do ventilador no eixo do motor
- Classes de proteção:
- Padrão: IP55
- Opcional: IP65
- Classe de calor F
- Loop fechado com feedback do encoder
- O conversor regula e varia a velocidade
- Freio controlado separadamente
- Controle de ar do freio e monitoramento do reajuste do freio
- Gerador de impulsos
- Demag ProHub
- Regulagem da velocidade de condução em função da carga
- Velocidade até 50 % maior com motor ZBA operado por conversor e até 30% em carga parcial
- Loop fechado para levantamento seguro
- Economiza tempo nos processos de trabalho e permite maior desempenho
Redutor
Transmissão de força confiável de torques elevados: Redutor Demag
- Tempo de operação:
- Até 4m/M7 (6.300 h)
- Redutor planetário de 2, 3 ou 4 estágios
- Livre de manutenção
- Integrado no tambor de cabo
- Lubrificação permanente
- Adequado para ambientes extremamente empoeirados
- Engrenagens helicoidais retificadas
- Lubrificação permanente com óleo sintético
- Baixo nível de ruído
- Alta precisão na tecnologia de fabricação
Acoplamento em estrela de rolos
- Silencioso e com baixa vibração
- Baixo desgaste
- Manutenção a cada 5 anos
- Fácil substituição do motor
- Sem necessidade de lubrificação
- Sem necessidade de lubrificação
Elétrica
Sua decisão: Mecanismo de elevação DH com ou sem sistema elétrico
- Sem sistema elétrico
- Comando por contator
- Medição de carga da série F
- Unidade de avaliação com funções inteligentes (DMU)
- Programação possível através do Demag Equipment App (DEA)
- Integração de conversores
- Desligamento por sobrecarga
- Monitoramento eletrônico da carga
- Compatível com CanBus
- Recursos inteligentes
- Desligamento por cabo lasso
- Smart Tandem
- Outras funcionalidades
Dispositivo de segurança contra sobrecarga do equipamento de elevação
- Chave de fim de curso mecânica (MGS)
- Extensômetro (ZMS)
- Tecnologia extensométrica precisa
- Opcional: Com unidade da série F
- Desligamento eletrônico por sobrecarga
- Opções:
- Totalizador do espectro de carga
- Indicador de carga grande
- Soma de cargas de até 4 equipamentos de elevação/pontos fixos do cabo
- Desligamento automático em caso de cabo lasso
Demag Equipment App (DEA)
- Dados operacionais do equipamento de elevação sempre à vista
Botoeira
Controle simples e seguro: Botoeira Demag
Botoeira DST
- Três tamanhos com diversas combinações de elementos de comando e comutação
- DST 3
- DST 7
- DST 9
- Verdadeiros multitalentos e de aplicação universal
- Operação de baixa fadiga graças à forma construtiva ergonomicamente otimizada da carcaça com suspensão inclinada
- Elevada capacidade de comutação
- Elevada segurança operacional graças aos elementos de alívio de tração adicionais
- Versão com a classe de proteção IP65
Controles remotos por rádio DRC
- DRC 10 com comando por contator
- DRC-MJ com mini-joystick
- Maior segurança graças à ampla autonomia
- Bateria de longa duração para cinco dias de operação ininterrupta
- As funções orientadas para a segurança cumprem os requisitos da Cat. 3, PL d conforme a DIN EN 13849-1
- Coexistência de até 40 sistemas de rádio D3 de acordo com a norma de coexistência DIN EN 300328
- Troca de emissor pressionando um botão
- O sistema de comando contínuo proporciona um controle preciso em baixa velocidade
Pacotes de equipamentos
Os oito pacotes de equipamentos do DH incluem a opção de solução adequada para condições ambientais adversas:
Aplicação | Umidade do ar (%) | Temperatura (°C) | Local de instalação |
Operação externa, umidade do ar normal | <= 80% | -10 °C a +40 °C | Zona moderada |
Operação externa, alta umidade do ar | 100% | -10 °C a +40 °C | Porto, proximidade de águas, zona moderada |
Ambiente interno tropical | <= 90% | -10 °C a +40 °C | Interior |
Clima tropical externo | 100% | -10 °C a +40 °C | Externo |
Clima ártico interno | <= 80% | -20 °C a +40 °C | Interior |
Clima ártico externo | <= 80% | -20 °C a +40 °C | Externo |
Galvanização fraca | 100% | -10 °C a +40 °C | Ácidos fracos |
Galvanização forte | 100% | -10 °C a +40 °C | Ácido forte |
More than lifting
O mecanismo de elevação DH pode ser utilizado conforme as suas necessidades. Diversas variantes da versão básica permitem a utilização fixa, como guincho de cabo e como equipamento de elevação na utilização como guindaste. Eles manuseiam e içam cargas e mercadorias com segurança e potência em uma ampla variedade de ambientes.
Contato
![Demag contact](/sites/default/files/styles/medium/public/media/images/contact_general_400x400.jpg.webp?itok=l7TO7GP8)
Demagcranes Brasil
Demag – MHPS Brasil
Rodovia Raposo Tavares, km 31 – Bairro Portão
06703-030 – Cotia, São Paulo – Brasil
Informação do produto
Especificidades técnicas
- Frequência de comutação e fator de duração elevados, graças à microvelocidade mecânica e motores de freio de rotor cônico, mesmo sob altas temperaturas ambiente
- Posicionamento especialmente preciso com microvelocidade mecânica de 1:10
- NOVIDADE: Opção padronizada de levantamento controlado por frequência
- Tambores de cabo disponíveis em modelos com múltiplas ranhuras
- Monitoramento seguro das posições finais por meio de chave de fim de curso com redutor
- Fácil integração em qualquer aplicação de engenharia mecânica
- Quadro resistente à torção, aparafusável em cada lado
- Saída do cabo possível em qualquer direção
- Distribuição de ramais de cabo de acordo com os requisitos do cliente
- Ampla gama de velocidades de elevação
- Opcionalmente com ou sem sistema elétrico
- Diversas soluções setoriais disponíveis
Formas construtivas
Estacionário ou móvel? Tudo é possível!
Mecanismos de translação para carro
- Rodas livres de ferro fundido esferoidal de alta resistência
- Funcionamento silencioso e especialmente suave graças ao eficiente amortecimento a vibrações
- Menor atrito e alta resistência ao desgaste devido ao efeito autolubrificante do grafite esférico armazenado
- Estática ideal graças ao formato especial da roda móvel, que transfere as forças de apoio da roda para perto do centro da viga
- Rolamentos de dimensões generosas com longa vida útil
4 formas construtivas
Montagem direta de mecanismos de elevação F-DH Demag
- Design cúbico e montagem em qualquer lado desejado
- Capacidade de carga: até 100 t
Carrinho monoviga com altura livre reduzida EK-DH
- Mecanismo de translação com dimensão C favorável
- Também disponível como carrinho curvo
- Capacidade de carga: até 16 t
Carrinho monoviga com altura livre normal EU-DH
- Soluções econômicas para monotrilhos com ajuste contínuo da largura da aba
- Também como carrinho curvo EUD-DH
- Capacidade de carga: até 16 t (opcionalmente até 50 t)
Carrinho biviga EZ-DMR
- Para cargas de elevação mais altas em pontes rolantes biviga; melhor aproveitamento possível do espaço devido à construção plana e às dimensões de aproximação favoráveis.
- Capacidade de carga: até 100 t.
Conceito de acionamento
Movimentação dimensionável
Precisos. Robustos. Eficientes. Para a nossa série de mecanismos de elevação DH, oferecemos três conceitos de acionamento diferentes, comprovados em diversas aplicações. Com base em componentes de série confiáveis, as soluções de elevação são configuradas especificamente para cada necessidade. Com o selo de qualidade “Made in Germany”.
Acionamento com elevação principal e microvelocidade
Nossos motores de freio de rotor cônico com potências de até 40 kW são usados como acionamentos Start-Stop. Os motores de polos comutáveis dispõem de duas velocidades de rotação e trabalham de forma confiável, mesmo com uma frequência de comutação extremamente alta. A combinação mecânica do freio cônico e do rotor cria um princípio de frenagem exclusivo com alta potência de frenagem. Isso faz com que este motor seja superior em todas as aplicações em que são impostos os máximos requisitos ao freio. Não há necessidade de um comando separado e elementos de comando adicionais. Os motores de rotor deslizante são equipados de série com um monitor de temperatura do motor.
Acionamento para levantamento contínuo
A combinação dos nossos motores de freio de rotor cilíndrico ZBA com inversor de frequência da série Dedrive Compact resulta em unidades de elevação potentes com velocidades contínuas. E eles impressionam sempre por sua potência:
- Alta eficiência de acionamento com potências de motor de até 40 kW
- Levantamento contínuo com motores-freio controlados por conversor
- Com geradores de impulsos montados para recuperação de rotações do inversor de frequência
- Motor-freio com monitoramento de
- reajuste e controle da liberação do freio
- Monitoramento da temperatura do motor como padrão
- Também preparado para conversores e soluções de controle do cliente
Elevação principal e de microvelocidade com comutação de polos F6
- Soluções de acionamentos industriais comprovadas da Demag com motores de rotor em gaiola Demag KBH
- Confiável e econômico na operação Start-Stop - mesmo com um fator de duração elevado
Elevações com microvelocidade e velocidade principal por meio de microvelocidade mecânica F10
- Motores de rotor em gaiola Demag KBH e KBA
- Motores separados para elevações com microvelocidade e velocidade principal
- Posicionamento especialmente sensível
- Elevada potência de freio e frenagem segura sem aparelhos elétricos ao desligar ou em caso de falha de energia
Guias de cabo Demag
Proteção contra cargas extremas, condução precisa
As guias de cabo protegem os mecanismos de elevação Demag DH contra cargas extremas causadas por tração diagonal, oscilação da carga e oscilação do cabo. Fabricadas em plástico resistente ao desgaste e à elasticidade, as guias de cabo permitem uma tração diagonal sem contato de até 4°. São divididas em duas partes, facilmente substituíveis sem ferramentas especiais. Estão disponíveis versões de guias de cabo reforçadas para cargas especiais.
Guia de cabo padrão PA 12
- Resistentes ao desgaste e produzidas em plásticos antiácidos PA12
- Proteção contra cabo frouxo devido à construção fechada e ao rodízio de compressão
Guia de cabo tipo F
Resistente ao congelamento e reforçada para uso externo.
Guia de cabo tipo S
Pesada, com reforço duplo para cargas médias de tração inclinada, mesmo em baixas temperaturas.
Guia de cabo duplo tipo DSZ
Para mecanismos de elevação sujeitos a grandes demandas com tambor de duas ranhuras, especialmente em condições de operação severas com operação magnética ou com balde. Oscilações reduzidas.
Distribuição de ramais de cabo
A variante certa para cada caso individual
