O sistema de blocos de roda modular DRS-M
Progresso para a perfeição
O desempenho se une à modularidade: Universalidade. Capacidade de carga. Confiabilidade.
Os sistemas de blocos de roda da Demag oferecem movimento, na forma de componentes unitários ou de conjuntos de acionamento completos. O DRS-M é a evolução contínua de um sistema consagrado em todo o mundo e utilizado em milhares de aplicações.
Ele também é caracterizado por sua montagem e ajuste simples, dimensões compactas e as múltiplas possibilidades de conexão. Além disso, oferece, atualmente, uma série de novos recursos que oferecem aos usuários vantagens econômicas. O portfólio engloba quatro tamanhos 112 a 200, e são totalmente compatíveis com as gerações anteriores. Outros quatro blocos de roda (DRS 250 a 500) complementam o portfólio DRS, com capacidade de carga de até 40 toneladas.
DRS-M em detalhes
O DRS-M é a evolução contínua de um sistema consagrado em todo o mundo e utilizado em milhares de aplicações.
DRS-M: Tamanhos de 112 a 200
- Como todos os demais blocos de roda e sistemas completos, os blocos da linha DRS-M são produzidos em nossa fábrica em Wetter, na região do rio Ruhr, na Alemanha.
- As carcaças de alta qualidade são produzidas em alumínio fundido injetado por pressão, com excelente estabilidade e precisão dimensionais.
- Elas garantem a proteção ideal para as rodas livres e os rolamentos,
- Com uma pintura a pó que oferece um alto grau de preservação.
- Preparado para uma montagem direta.
O preparo de rosca vem pronto, de fábrica
- Muita versatilidade já na fase do planejamento
- Furos roscados integrados de fábrica permitem agregar acessórios opcionais, por exemplo:
- Roletes guia
- Limpa-trilhos
- Fixação direta no bloco de rodas, ou, caso necessário, em instalação posterior simples
Fácil de inspecionar: medição de desgaste mecânica
- Além da indicação do flange, o DRS-M oferece uma verificação rápida da superfície de rolagem.
- Essa indicação de desgaste mecânica, permite visualizar o real desgaste da roda quando está parada, qualquer que seja a sua posição.
- O resultado pode ser conferido em uma representação em escala de cores.
Fixação de alinhamento
- O inovador bloqueio de montagem permite a troca rápida do bloco de rodas e dispensa o demorado reajuste.
- Essa fixação de alinhamento, é presa à estrutura de aço e garante o posicionamento exato do bloco de rodas depois da troca.
Roletes guia ainda mais resistentes
- A fixação aprimorada dos roletes guia possibilitou um acolhimento ainda maior das forças horizontais atuantes.
- Agora, no modelo DRS-M 200, por exemplo, ela acolhe 20% da carga da roda existente e proporciona, assim, um trajeto suave, mesmo sob forte carga.
Variedade de rodas no sistema
- 7 contornos de roda padronizados, além de versões de acordo com as especificações do cliente
- Assim, o sistema o DRS-M está preparado para quaisquer demandas

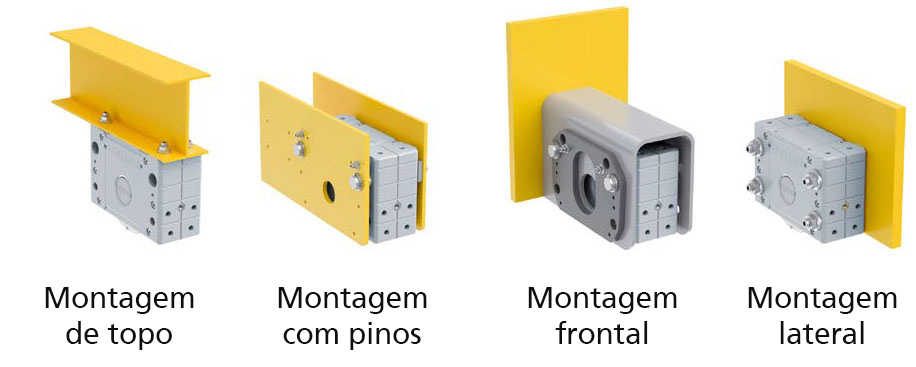

Variedade de conexões: progresso para a perfeição
O sistema DRS-M permite a realização de todo tipo de conexão: superfícies de montagem preparadas permitem a conexão com elementos roscados e soldados, além da integração de perfis vazados e cruzetas.
| Bloco de rodas | DRS-M 112 |
DRS-M 125 |
DRS-M 160 |
DRS-M 200 |
| Capacidade de carga [t] | 2,75 | 5 | 7 | 10 |
| Roda livre Ø [mm] | 112 | 125 | 160 | 200 |
| a1 [mm] | 190 | 220 | 275 | 340 |
| b1* [mm] | 47 | 60 | 65 | 65 |
| b2 [mm] | 80 | 80 | 89 | 101 |
| c1 [mm] | 96 | 98 | 110 | 130 |
| H1 [mm] | 131 | 147,5 | 187 | 238 |
